Nové multikanálové potenciostaty s impedanční analýzou od Biologic SAS
30. 3. 2021
Firma
Biologic SAS (Grenoble, Francie) rozšiřuje nabídku a konfigurace výkonných
multikanálových potenciostatů s možností impedanční analýzy (EIS), o
osmikanálový a šestnáctikanálový multipotenciostat, oba kompatibilní s
rozšiřujícími proudovými a výkonovými boostery. Sestavy jsou určené zejména pro
kvalifikovaný vývoj a testování elektrochemických cel, výkonových bateriových
článků, svazků a jejich řídicích jednotek, do napětí až 60 V, s kontinuálním
výkonem až 1 500 W (s chlazením vzduchem) a až 3 000 W (s vodním chlazením).
Francouzská
společnost Biologic SAS vyvíjí a vyrábí rozsáhlý program vědecké, výzkumné a
testovací instrumentace, např. potenciostatů/galvanostatů, jedno – i
vícekanálových, proudových i výkonových boosterů, testovacích stanic baterií,
akumulátorů a superkapacitorů. Aktuálním tématem výzkumu je oblast studia
„skladování“ energie a její konverze. Vývoj nových akumulátorů, superkapacitorů
a palivových článků a materiálů pro ně, vyžaduje také novou měřicí a testovací
techniku. Novými příspěvky, rozšiřujícími možnosti konfigurace a funkcionality
špičkových potenciostatů Biologic SAS, jsou až osmikanálový multipotenciostat
VSP-3e (obr. 1) a až šestnáctikanálový multipotenciostat VMP-3e (obr. 2).

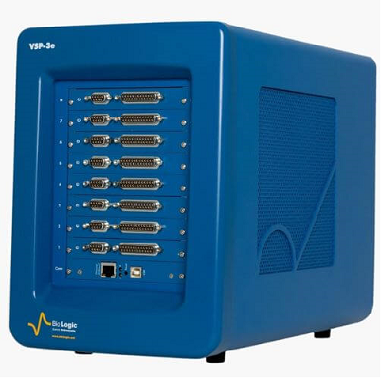

Obr.
1 - Osmikanálový potenciostat VSP-3e
Multipotenciostat VSP-3e je koncipován do vertikálního, prostorově efektivního šasi s osmi volnými sloty, které mohou být osazeny až osmi zcela nezávislými kanály – deskami – potenciostatů/galvanostatů, buď s nebo bez integrované elektrochemické impedanční analýzy (EIS) v rozsahu 1 MHz–10 μHz. VMP-3e nabízí volbu libovolné kombinace obsazení až šestnácti slotů v šasi přístroje deskami potenciostatů/galvanostatů, volitelně vybavených EIS. Jak je typické u vícekanálových potenciostatů Biologic, všechny potenciostatické desky – kanály, jsou zcela autonomní, nezávisle adresovatelné ze SW EC-Lab, včetně všech typů úloh EIS (PEIS, GEIS atd.). Tato unikátní vlastnost poskytuje uživatelům možnost paralelně realizovat zcela libovolné typy experimentů a operací s daty. To je neocenitelnou devizou především tam, kde se typicky provádějí dlouhodobá zátěžová nebo cyklická testování baterií, akumulátorů a článků. Samozřejmostí je nabídka konektorů a bateriových držáků pro mincové a cylindrické články i univerzální držáky pro ploché či prizmatické baterie. Maximální kontinuální proud 1 A každého kanálu multipotenciostatu (dříve pouze 0,4 A u VSP & VMP3) může být rozšířen externími proudovými nebo výkonovými boostery, např. FlexP (obr. 3) až na hodnotu 400 A, se zachováním všech ostatních funkcionalit programu EC-Lab, včetně EIS, simulace a fitování – modul Z-Fit. To zajišťuje potřeby testování širokého rozsahu běžných bateriových svazků a palivových článků.

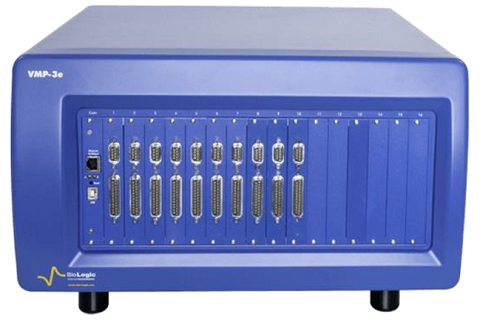

Obr.
2 - Šestnáctikanálový multipotenciostat VMP-3e
Multipotenciostaty
jsou řízeny z oblíbeného prostředí programu EC-Lab® s
garantovaným, neomezeným upgrade a neomezeným počtem instalací pro
multiuživatelské využití a off-line zpracování dat. Rovněž program EC-Lab se
může pochlubit novými, zcela unikátními funkcemi. Od verze 11.36 je nově
vybaven unikátním nástrojem „pomocníkem“ pro kvantitativní hodnocení EIS dat
„EIS quality indicators“ (podrobnosti lze nalézt v aplikační poznámce EC-Lab –
Application Note #64: Introducing EC-Lab® EIS
quality indicators: THD, NSD and NSR) na nově zřízeném webovém Aplikačním
portálu firmy Pragolab s.r.o.
Koncepce
obou přístrojů spolu s novými softwarovými funkcionalitami povyšuje portfolio
multipotenciostatů Biologic na novou, vyšší úroveň a výrazně se tak odděluje od
konvenčních přístrojů jiných výrobců. Badatelé i technologové, zejména z
oblasti výzkumu, vývoje a testování baterií, článků a jejich materiálů,
získávají navíc k rodině bateriových cyklerů BCS 8xx od Biologic SAS novou
volbu, cenově efektivní řešení precizních multikanálových přístrojů s
maximální flexibilitou, možností realizovat souběžně i velmi dlouhé experimenty
včetně EIS, ale i možnosti integrace s dalším příslušenstvím, jako teplotní
komory, křemenné mikrováhy (QCM), rotační disková elektroda (RDE), rotační
disková elektroda s prstencem (RRDE), spektrometry a díky dedikovaným
analogovým a TTL vstupům a výstupům, kterými je vybavená každá deska
potenciostatu i s dalším zařízením.

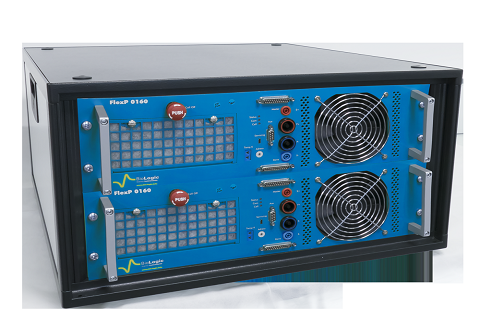

Obr.
3 - Výkonový booster FlexP 0160 (dvě jednotky v 19palcovém raku), Biologic SAS
Podrobnosti
o multipotenciostatech VSP-3e, VMP-3e, o výkonových testerech akumulátorových
svazků, či boosterech FlexP 0160/0012 a o další vědecké instrumentaci od
Biologic SAS, naleznete na stránkách výrobce, www.biologic.net. Pro další
informace kontaktujte odborné prodejce oficiálního distributora pro Českou a
Slovenskou republiku, Pragolab, s.r.o., www.pragolab.cz a www.pragolab.sk.
Pavel JANDERKA, (janderka@pragolab.cz)
