Záhada neviditelného dusíku: Proč lehčí neznamená vždy lépe průchodné?

Ve světě elektronové mikroskopie a rentgenové mikroanalýzy (EDS) platí pravidla, která mohou na první pohled působit paradoxně. Představte si dva sousední prvky v periodické tabulce: uhlík (C) a dusík (N). Uhlík je lehčí prvek, zatímco dusík je o něco těžší. Logika by nám napovídala, že tenčí a lehčí „překážkou“ projde snáze právě ten lehčí z nich. Skutečnost je ale taková, že standardní okénka detektorů propustí rentgenové záření uhlíku bez potíží, zatímco dusík pohltí z více než 99 %. Jak je to možné?

Tanec na hraně K-shellu

Klíčem k tomuto tajemství není atomová hmotnost, ale fyzikální jev zvaný K-hrana (K-edge). Rentgenová absorpce v materiálu okénka detektoru funguje primárně skrze pohlcování fotonů. Aby mohl být foton pohlcen, musí mít dostatečnou energii k vyražení elektronu z atomu – například z jeho nejvnitřnější sféry, tzv. K-slupky.

Tato prahová hodnota energie se nazývá K-hrana. Pokud má přicházející rentgenové záření energii těsně nad touto hranicí, pravděpodobnost jeho pohlcení dramaticky roste. Pokud je však jeho energie těsně pod touto hranicí, materiál se pro něj stává téměř průhledným.

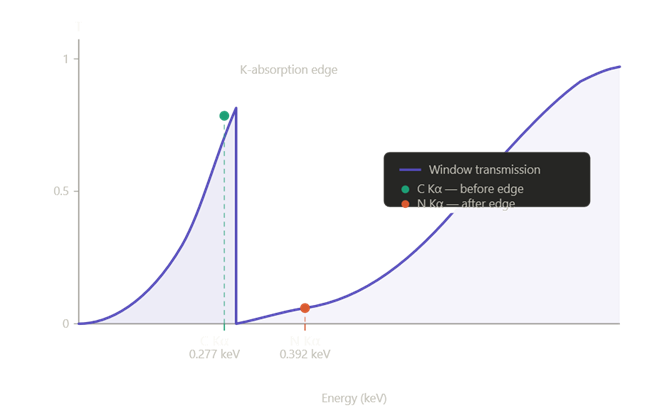

Obr. 1: K-absorption edge

Proč uhlík vítězí a dusík „naráží do zdi“

Detektory EDS (Silicon Drift Detectors, SDD) jsou chráněny tenkým vstupním okénkem, které je nejčastěji vyrobeno z berylia, uhlíku nebo SiN. Pro okénka obsahující uhlík platí následující energetické hodnoty:

• Uhlík (C Kα): Má energii přibližně 0,277 keV. Tato hodnota leží těsně pod K-hranou uhlíku v materiálu okénka (~0,284 keV). Foton uhlíku tedy nemá dost síly na to, aby vyrazil elektron z okénka, a díky tomu jím prochází naprosto hladce.
• Dusík (N Kα): Vyzařuje energii 0,392 keV. To už je dostatečná síla na to, aby „vyloupl“ elektron z K-slupky uhlíku v okénku. Dusík se tak trefuje přímo do oblasti vysoké absorpce. Výsledek? Více než 99 % signálu dusíku se ztratí dříve, než vůbec dorazí k samotnému senzoru.

Obr. 2: Kα emisní energie uhlíku a dusíku

Řešení od Semploru: Když méně znamená více

Tento problém s „neviditelným“ dusíkem řeší moderní technologie pomocí tzv. EDS s tenkým okénkem (thin-window EDS). Zatímco standardní ochranné okénko má tloušťku kolem 1 µm, varianta s tenkým okénkem dosahuje zlomové tloušťky.

Drastickým snížením množství pohlcujícího materiálu v cestě rentgenového záření se dramaticky mění výsledky. Výpočty ukazují, že průchodnost pro dusík je u tenkého okénka přibližně 46× lepší než u standardního řešení.

NANOS: Výkonná laboratoř na vašem stole

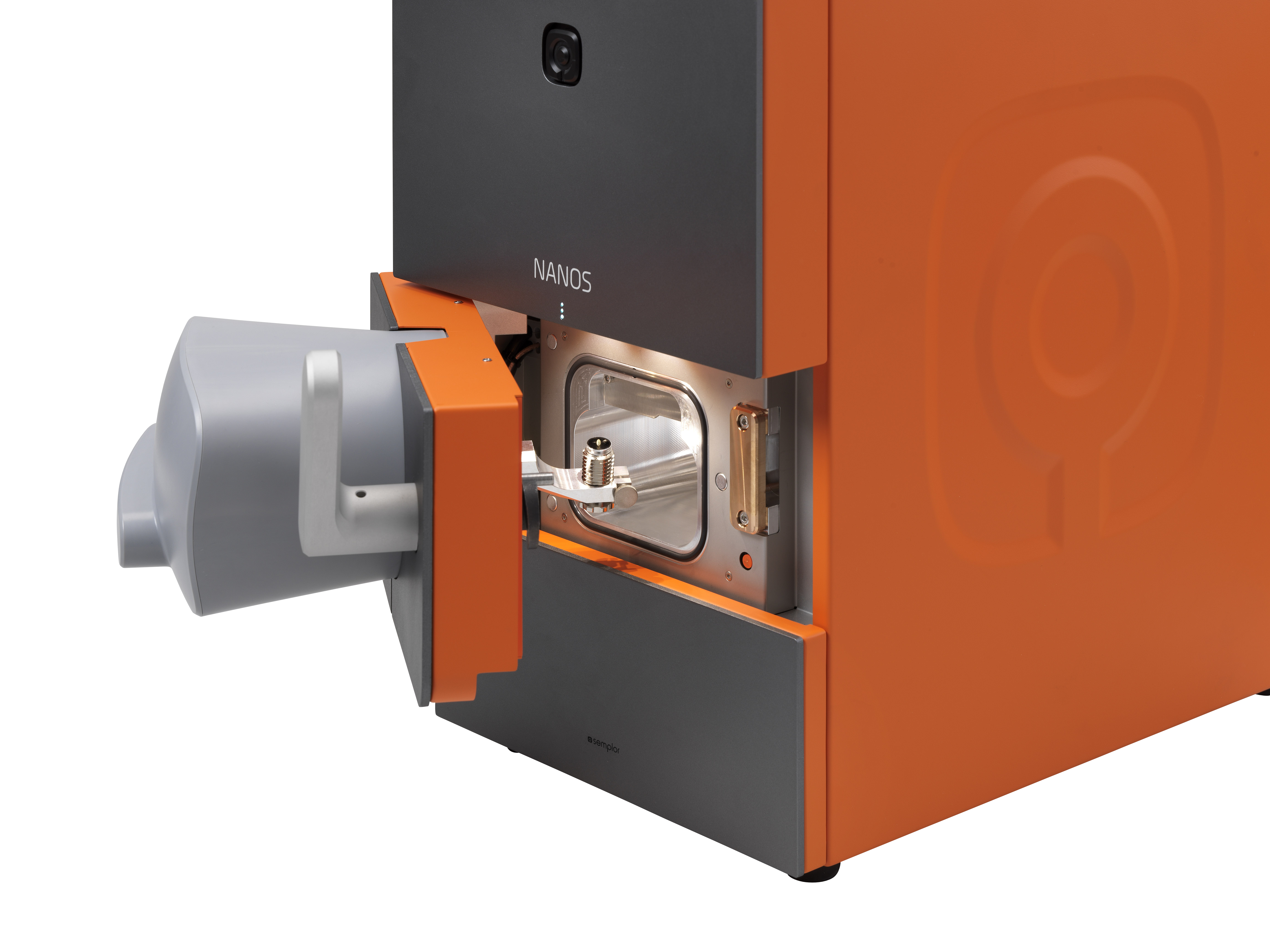

Tato pokročilá analytická schopnost je plně integrována do systému Semplor NANOS, kompaktního stolního SEM mikroskopu s rozlišením lepším než 8 nm. NANOS využívá SDD detektor s aktivní plochou 30 mm², který zajišťuje vysokou rychlost počítání impulzů a vynikající energetické rozlišení.

Díky softwarové platformě Discover EDS mohou uživatelé v reálném čase sledovat spektrum prvků nebo vytvářet mapy jejich rozložení přímo na vzorku. Ať už analyzujete kovy, polymery nebo biologické materiály, pochopení fyziky za detekčním okénkem a využití technologií jako NANOS vám umožní vidět i to, co dříve zůstávalo skryto – včetně onoho „tvrdohlavého“ dusíku.

Technické parametry systému Semplor NANOS:

• Rozlišení: < 8 nm
• Zvětšení: 100 – 200 000x
• EDS Detektor: Plně integrovaný SDD, 30 mm²
• Uživatelské rozhraní: Intuitivní Discover Platform s možností automatizované analýzy částic a 3D rekonstrukce

Obr. 3: Semplor Nanos
