Moduly Leica pro dopadajícího osvětlení

O produktu

Osvětlovací systémy pro Stereo-mikroskopy od Leica-microsystems

Výhody LED (Light Emitting Diode) osvětlení

Ve srovnání s běžně používanými halogenovými svítidly poskytuje technologie LED osvětlení pro zobrazování několik výhod:
  • delší životnost (25 000 až 50 000 hodin)
  • nižší spotřeba energie
  • přirozená barevná teplota
  • zdroj "studeného světla" způsobuje méně uvolněného tepla (vhodné pro tepelně citlivé vzorky)
  • praktický kompaktní design
  • konstantní barevná teplota i při nízkých úrovních jasu
Klíčové faktory pro výběr osvětlení:
Existuje několik důležitých faktorů, které je třeba zvážit při výběru správného typu osvětlení pro vysoce kvalitní pozorování a zobrazování vzorku:
  • Jaký typ vzorku bude pozorován?
  • Které části vzorku budou pozorovány?
  • Jaké problémy jsou se současným typem osvětlení?
  • Je nutné mít přístup k vzorku při mikroskopickém pozorování, např. manipulace se skalpelem, pinzetou, páječkou, nebo jinými pomůckami?
  • Uživatelé si mohou vyzkoušet více typů osvětlení s cílem nalézt optimální osvětlení, např. při domluvené demonstraci různých osvětlovacích soustav s prodejním zástupcem firmy Leica Microsystems nebo autorizovaným prodejcem, před rozhodnutím, kterou z nich koupit.
Osvětlovací systémy řady Leica LED5000 se používají hlavně pro vysoce výkonné stereo mikroskopy, např. Leica M125, M165, M205. Systémy řady LED3000 se používají hlavně pro běžné stereo mikroskopy, např. Leica S4, S6, S8 APO, M50, M60, M80. Některé základní informace o osvětlení řady Leica LED5000 a LED3000 jsou uvedeny níže

Kruhové osvětlení Leica RL (Ring Light)

  • Kruhové osvětlení (RL) , které dává jasné a rovnoměrné osvětlení vhodné pro mnoho typů vzorků. Kromě toho jsou k dispozici difuzory a polarizační sady. Tyto doplňky snižují problémy oslnění a zvýraznění skvrn.




Koaxiální osvětlení (CXI)

  • Koaxiální osvětlení (CXI), kdy je světelný paprsek veden skrz optiku a odražen od vzorku. Takový typ osvětlení je nejlepší pro hladké a reflexní vzorky. Je užitečné zejména v případě, kdy musí být posouzeny jemné trhliny nebo kvalita povrchu.




Blízké vertikální osvětlení (NVI) s LED

  • Blízké vertikální osvětlení (NVI) s LED diodami umístěnými velmi blízko optické osy, a tak poskytuje osvětlení téměř bez stínu. Je praktické pro vzorky s vybráním a hlubokými dírami, nebo vzorky, které vyžadují dlouhé pracovní vzdálenosti.

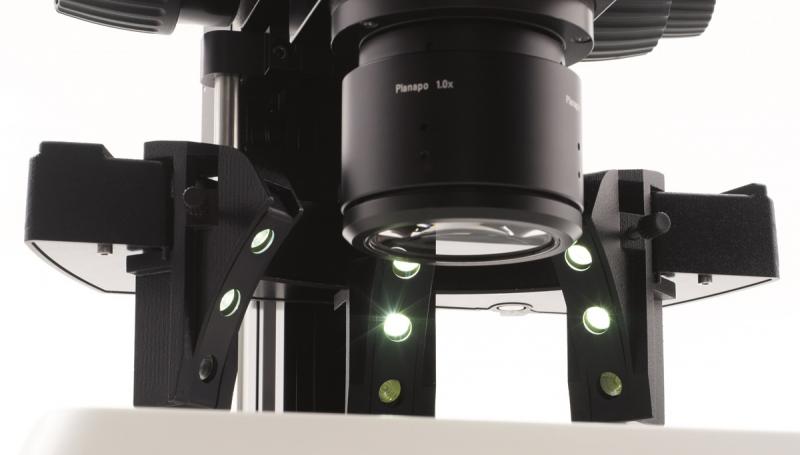

Bodové osvětlení (SLI)

  • Bodové osvětlení (SLI) s pružnými "goosenecky". Nabízí vysoký kontrast osvětlení vhodný pro mnoho typů vzorků.




Difuzní a vysoce difúzní (rozptýlené) osvětlení (DI a HDI)

  • Difuzní a vysoce difúzní (rozptýlené) osvětlení (DI a HDI) určené pro vysoce reflexní vzorky, které se obtížně pozorují vzhledem k velikosti zpětně odraženého světla.




Multi-kontrastní osvětlení (MCI)

  • Multi-kontrastní osvětlení (MCI) využívající kontrast osvětlení ze dvou různých směrů a úhlů.




Podsvícené osvětlení (BLI)

  • Podsvícené osvětlení (BLI), které poskytuje osvětlení transparentních vzorků.

csm_Leica_LED3000_BLI_Transmitted-Illumi



Výsledky s Leica LED5000 a LED3000 osvětlením

  • Příklady výsledných snímků za použití různých typů osvětlení jsou uvedeny na Obr. 9-12. Snímky byly pořízeny s Leica M165 stereo-mikroskopem, Leica DFC495 digitální kamerou a osvětlovacím systémem řady LED3000 nebo LED5000.
Obr.09.jpg   Obr.10.jpg
Obr.11a.jpg Obr.11b.jpg
